Het Academisch Medisch Centrum (AMC) te Amsterdam is in de toekomst verzekerd van energie. Op een unieke manier: vanuit meerdere locaties werkten Farnest medewerkers aan het 3D-ontwerp voor de nieuwe warmtekrachtinstallatie.
Het AMC realiseerde een nieuwe ruimte waarin twee warmtekrachtkoppelingsinstallaties (wkk’s) zijn ingebracht. Deze zijn bij opstart drie maanden lang parallel aan de bestaande installaties gekoppeld als duurtest om te zien of ze naar behoren werkten en om eventuele optimalisatie punten door te voeren. Na de geslaagde duurtest zijn de oude wkk’s vervangen door nog eens twee nieuwe. Het ontwerp voor het project is met behulp van het CAD-programma Autodesk Inventor in 3D opgezet. Deze programmatuur bevat software voor driedimensionaal werktuigbouwkundig ontwerp en product simulatie, welke tevens aan ANSYS te koppelen is voor eindige elementen berekeningen.
Een warmtekrachtinstallatie wekt gelijktijdig warmte en elektriciteit op. Door gas te verbranden wordt er een generator aangedreven, die elektriciteit opwekt. De hitte die vrijkomt bij de verbranding van het gas, kan weer gebruikt worden voor het verwarmen van radiatoren of kraanwater. Zo wordt er een duurzame energie- voorziening gecreëerd.
Het unieke van het project is dat vanuit meerdere vestigingen gelijktijdig aan het ontwerp is gewerkt. Vanuit Coevorden zijn de rookgaskanalen, de smeerolieleidingen en enkele elektrotechnische aspecten ontworpen. In Amsterdam is gewerkt aan de gebouw gebonden installaties en aan de luchtbehandelingskanalen. Medewerkers in Den Haag zorgen onder meer voor de tekeningen van de werktuigbouwkundige componenten zoals de wkk’s, warmtewisselaars, pompen, leidingen en afsluiters. Een zogenaamde centrale vault server verzamelden dagelijks meertallig alle informatie die de medewerkers aan het ontwerp toevoegden. Farnest Engineering borgden de interfaces tussen de verschillende locaties die bij dit project betrokken waren.

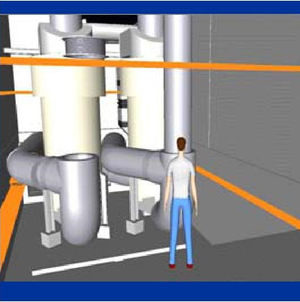

Door het 3D-karakter van de applicatie kunnen delen worden selecteren, in alle standen worden bekeken, erop in- en uitzoomen waarbij het grote voordeel is dat het direct duidelijk is of iets past of misschien andere delen elkander raken. Bouwvergaderingen worden dan ook aan de hand van het model gevoerd. Met een vrij beschikbare applicatie konden ook AMC-medewerkers meekijken met de vorderingen van het ontwerp. Zo kon iedere geautoriseerde het model iedere dag zien groeien en de progress volgen.
Opdrachtgever: | AMC |
Directievoerder: | Farnest Engineering BV |
Datum van opdracht: | November 2008 |
Datum van oplevering: | Maart 2012 |
Plaats van uitvoering: | Diverse |
Naam en rechtsvorm van de combinanten en onderdeel van het werk dat feitelijk door gegadigde is uitgevoerd: |
Raamcontract |
